Классификация фрезерных станков

Изделия данного типа широко используются для выполнения обработки различных поверхностей, как внутри заготовки, так и на её поверхности, пазов, шлицев валов, уступов, канавок различной геометрии, нарезания зубьев на шестернях и выполнения иных задач.

Классификация

Станочное оборудование рассматриваемого типа имеет многовариантное конструктивное исполнение. Но, обобщённо, все их принято подразделять на две группы:

• агрегаты общего назначения (иное наименование, универсальные). Эти изделия делятся на: вертикально (ВФС), горизонтально (ГФС), продольно (ПФС) фрезерные станки;
• агрегаты специальные (специализированные). Эта группа включает: шпице (ШФС), шпоночно (ШпФС), копировально (КФС) и карусельно (КаФС) фрезерные модели.

Базовый параметр, которым характеризуется любой подобный станок, это площадь рабочей поверхности имеющегося у него стола.

Существует ещё один параметр, используемый для классификации данного оборудования, его конструктивные особенности. Здесь выделяют:

• бесконсольные модели (перемещение стола происходит в двух плоскостях. При этом станина неподвижна);
• консольные варианты - стол закреплён в консоли, имеющей подъёмный кронштейн;
• изделия непрерывного действия – сюда сведены барабанные типы станков и карусельные модели.

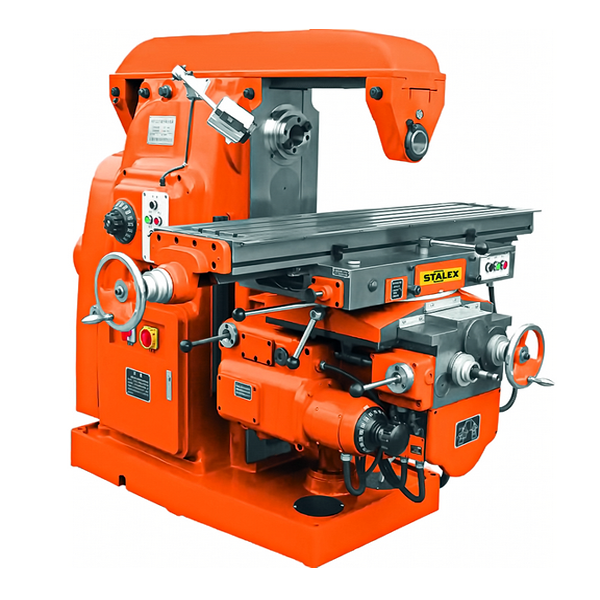

Консольные используются при выпуске мелких серий, для единичного производства и при организации среднесерийного производстве. Своё наименование они получили благодаря наличию специальной консоли, способной перемещаться в вертикальной плоскости по имеющимся в станине направляющим, выступая, при этом, в качестве опоры при горизонтальном двухплоскостном перемещении стола.

Производители предлагают:

• универсальные консольные КФС;
• горизонтальные КФС;
• модели широкоуниверсальные;
• изделия вертикальные.

Бесконсольные используются при обработке заготовок значительных размеров.

Карусельно-фрезерные обрабатывают поверхности фрезами торцевого типа, комплектуются разным числом шпинделей (для выполнения предварительной, промежуточной и финишной обработки).

Станки барабанно-фрезерные востребованы при выпуске изделий крупными сериями.

Отдельной группой рассматриваются станки, оснащённые ЧПУ. Их принято классифицировать по следующим показателям:

• по числу степеней свободы (управляемых осей). Различают двухкоординатные модели, однокоординатные, три и более;
• по тому, где располагается шпиндель станки делят на горизонтальные (первая подгруппа) и вертикальные (вторая);
• по типу имеющегося стола (подвижный, неподвижный).

Дальнейшая классификация станков, имеющих ≥ три степеней свободы, предусматривает выделение комбинированных моделей, имеющих поворотную головку, оборудованных поворотным столом.
