Классификация фрезерных станков с ЧПУ
Эти агрегаты являются универсальными и комплектуются режущим инструментом с большим количеством лезвий (фрезой). В силу значительного числа различных моделей, выбор необходимого типа станка может вызвать определённые сложности.
На что обращать внимание при покупке
В большинстве моделей шпиндель, в котором фиксируется фреза, размещён вертикально, но конструктивно имеет возможность выставления под нужным углом к обрабатываемой детали.
Стол перемещается механическим приводом либо вручную. Для контроля точности смещения на винтах нанесены градуировочные лимбы.
Фрезерная оправка располагается горизонтально. Имеющийся стол может относиться к «простым» вариантам, предусматривающим трёхосевое перемещение, либо к «универсальным», конструктивно рассчитанным на совершение угловых поворотов.

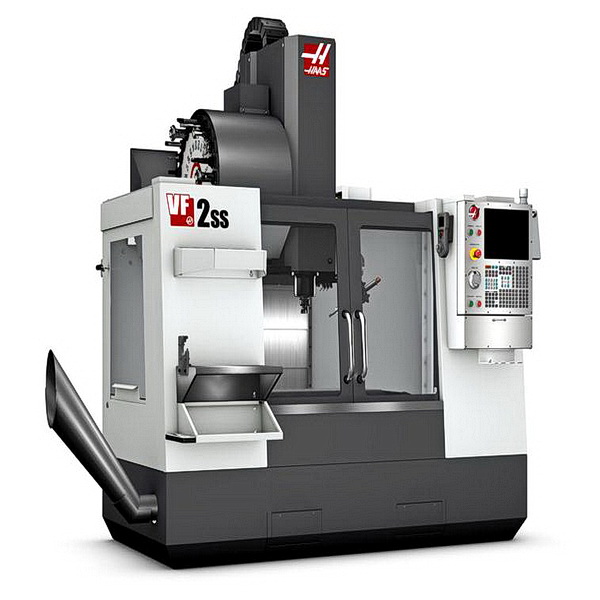

Модели с ЧПУ позволяют автоматически перемещать стол и изменять скорость движения шпинделя. В ряде современных станков последний смонтирован на салазках, что обеспечивает его независимое движение в двух плоскостях.
Тезисно позиции, на которые следует обращать внимание при выборе, можно сформулировать так:
- положение шпинделя;
- количество головок;
- конструктивное исполнение рабочего стола;
- количество доступных степеней свободы (осей перемещения);
- точность обработки;
- наличие в агрегате магазина инструмента. Комплектация последнего;
- мощность;
- скорость вращения шпинделя;
- размеры фактической рабочей зоны.
Оценив изделие по этим позициям, можно приобрести станок, оптимально соответствующий требованиям конкретного производства.
Что можно приобрести
Наиболее востребованными типами фрезерных станков являются:
- консольные, с горизонтальным либо вертикальным расположением консоли.
Различаются вариантом установки шпинделя и направлением перемещения рабочего стола.
- универсальные, широкоуниверсальные консольные.
Их столы можно поворачивать под определёнными углами к горизонтали. Шпиндель может поворачиваться.
- бесконсольные.
Перемещение стола возможно вдоль и поперёк в горизонтальной плоскости. Шпиндель движется вертикально.
- продольно, объёмно-фрезерные.
У первых стол перемещается только продольно, в обе стороны. Поперечные перемещения и вертикальные движения реализованы в шпинделях или шпиндельных бабках.
Вторые выполняют операции следящего либо прямого копирования.
- шпоночно-фрезерные.
В этих станках шпиндель совершает сложное перемещение (планетарное с вращением). Стол движется только продольно. Все рабочие циклы автоматизированы.
- модели непрерывного действия.
Часто именуются карусельными. Комплектуются одним или более шпинделями, которые перемещающихся вертикально, рабочим столом круглой формы. последний способен вращаться с заданной скоростью.
Чем полезен «ПодшипникРУ»
Качество обработки заготовок на фрезерных станках во многом определяется шпиндельным подшипником. Эти модели являются прецизионными и обладают рядом существенных преимуществ перед обычными.
В нашем каталоге заказчик гарантированно сможет подобрать изделие нужного ему типа (более 3500 позиций). Причём, с возможностью подбора нужного изделия по целому ряду характеристик.
Подшипники 4 класса точности (Р4) поставляются со склада компании. Второго и третьего, под заказ.
У нас можно приобрести шарикоподшипники радиально-упорного типа, одно и двухрядные, и роликоподшипники цилиндрического типа, выполненные согласно международному стандарту GB/T307, а также калибры для замера внутренних зазоров цилиндрических роликоподшипников. Например, модель GB 4944, используемую при работах с подшипником типа NNU 4944 BK/SPW33.
