Статическая грузоподъёмность – именуется нагрузка, приводящая к началу процесса деформации неподвижного подшипника.
Динамическая – нагрузка постоянной величины, под действием которой подшипник способен обеспечить базовую долговечность работы, определяемую 1 миллионом оборотов.Статическая грузоподъёмность

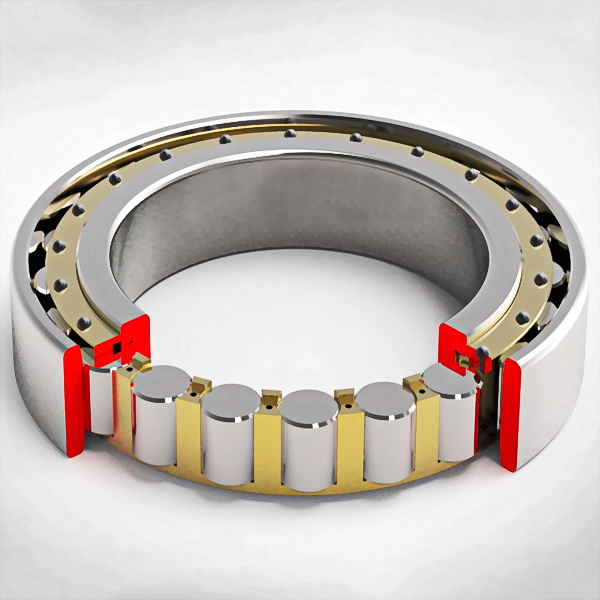

Статические нагрузки средней величины, действующие на элементы конструкции подшипника, становятся причиной остаточных деформаций, возникающих на дорожках качения, шариках (роликах). Величина последних растёт при возрастании нагрузок.
Эмпирическим путём установлено, что при величине подобной деформации, не превышающей 0,0001 d используемых тел качения, ухудшения работоспособности изделия не наблюдается. Замеры выполняются в центральной части зоны, подвергающейся максимальным нагрузкам, где тела качения контактируют с поверхностью дорожки (источник, норматив STN ISO 76).
Поэтому за величину статической грузоподъёмности принята величина нагрузки, действие которой приводит к возникновению подобной деформации.Её величины, для подшипников различного конструктивного исполнения, следующие:
- 4000МПа – для роликоподшипников (всех типов);
- 4200 МПа – шарикоподшипников, кроме самоцентрирующихся;
- 4600 МПА – шарикоподшипников самоустанавливающихся.
По умолчанию, статическая грузоподъёмность (СГ) рассчитывается для полностью неподвижного изделия, либо вращающегося с малыми угловыми скоростями (0,105 рад/с или 1 об/мин)
Эквивалентная нагрузка (в статике), может быть больше/меньше, либо равной по значению величине СГ. Это зависит от реальных геометрических размеров подшипника, требований, касающихся момента трения либо относящихся к плавности хода.
Методы расчёта указанного параметра определены нормативом 18854-2013.
Динамическая грузоподъёмность
Для аксиальных подшипников качения данная величина определяется исключительно для нагрузки, считающейся постоянной, и действующей в радиальном направлении.
Для моделей упорных, в осевом. Последняя также принимается за константу.
Величины динамической нагрузки, считающиеся базовыми, сведены в справочные таблицы, составленные согласно положениям норматива STN ISO 281.
При выполнении проектировочных расчётов принято выделять:
Расчётную грузоподъёмность аксиальную, значение которой равно const радиальной нагрузке, воспринимаемой изделием без выхода из строя (при ресурсе до 1 млн оборотов).Для однорядных моделей радиально-упорного типа эта грузоподъёмность равна аксиальной составляющей внешней нагрузки, инициирующей радиальный сдвиг обойм (внешней относительно внутренней).
Расчётную грузоподъёмность осевую. Так именуется центральная нагрузка (const), действующая вдоль оси, которую изделие способно воспринимать без поломок при совершении до 1 млн оборотов.Динамическая грузоподъёмность, именуемая базовой, рассчитывается согласно положениям норматива 18855-2013. Стандартом предусмотрены различия при выполнении расчётов, зависящие от вида воспринимаемой нагрузки, формы тел качения, варианта установки подшипника.
Значение указанной величины проставляется в паспорте подшипника.
Осевая грузоподъёмность для моделей упорно-радиальных, а также упорных шарикоподшипников рассчитывается согласно разделу 6.1. вышеназванного ГОСТ.
Её эквивалентное значение для этой группы подшипниковой продукции, по разделу 6.2.
Динамическая грузоподъёмность, для шарикоподшипников аксиальных и радиально-упорных, определяется согласно разделу 7.1.
Специфика расчётов, учитывающих вариант установки, рассмотрена в подразделе 7.1.2. (статьи 7.1.2.1. – 7.1.2.4).
Эквивалентная нагрузка (осевая) для изделий данной группы считается согласно разделу 7.2.
Особенности монтажа, влияющие на выполнение расчётов, в подразделах 7.2.1., 7.2.2. и статьях 7.2.2.1., 7.2.2.2.
Для роликоподшипников упорно-радиального и упорного типов динамическая грузоподъёмность считается согласно разделу 8.1. А эквивалентная нагрузка (осевая), 8.2.
